長嶺紡電技術服務部 張常英

隨著紡織要求的提高，異纖成了紡織企業頭疼的問題，成了紡織企業下游廠家關注的指標。陜西長嶺紡織機電科技有限公司的異纖機經過10多年的發展，目前市面上以CS808系列異纖機為主。

CS 808是雙模塊異纖清除機，分別由4個可見相機和2個紫外相機組成?？梢?jiàn)相機能有效清除棉花中各種帶顏色的三絲，紫外相機能有效清除棉花中的白色丙綸絲和地膜。

CS808異纖機在使用中，每天要用自帶的清潔工具對機器的過棉通道和箱體內做清潔，務必保證通道玻璃干凈透明；用干凈棉絨布清潔檢測區玻璃燈管側，擦拭左右反光鏡。清潔完成后，關閉光源箱門，15分鐘后，在通道不過棉的情況下，點擊屏幕上“系統設置->參數設置”界面中的“光源校正”按鈕，設備自動進行光源校正，完成后會(huì )顯示最新校正時間。

CS808在使用過程常見故障：

1.ccd不在線有兩種

(1)某一個相機報ccd不在線，相機、板卡、板卡與交換機之間的網線壞，或者相機與板卡之間的數據線以及板卡與交換機之間網線接觸不良，可插拔數據線來判斷。相機、板卡和網線通過互換可以查找原因。

(2)所有相機都報ccd不在線，有三種可能，一是計算機與交換機之間的網線接觸不良或者網線壞。二是PLC壞或者PLC與計算機知道通信線故障。三是PLC壞，更換PLC。

2.PLC通訊故障

(1)網線連接不可靠或網線干擾太大。重新插拔網線插頭，將網線從線槽中取出從新理順?lè )湃刖€(xiàn)槽，看是否恢復正常，如仍沒有修復，則考慮更換帶屏蔽網線。

(2)工控機網口接線錯誤。工控機有兩個網絡(luò )接口，可能工控機端網線插入接口錯誤，更換網線接入口，看網口狀態燈亮，然后看PLC通訊是否仍存在故障。

3.亂噴現象（噴氣次數急劇增加）

(1)通道內掛花或者玻璃有異物，停止過棉，打開觀察窗，清除掛花并清潔玻璃，并查明掛花的原因并處理。

(2)燈管不亮造成，燈管電源接頭松動或燈管壞。

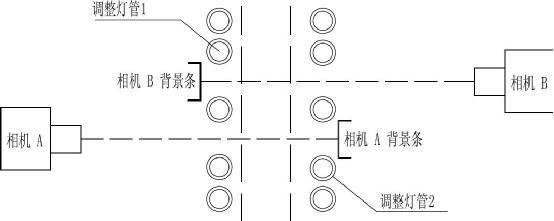

(3)燈管位置變化，如下圖，

燈管1和燈管2在震動 或者做清潔過程中角度發生改變，產生亂噴。這個時候在過棉的情況下且在白平衡狀態下(如果不在白平衡狀態下，停止過棉做光源校正），進入系統管理--分類器管理--人工建立，抓取圖像，例如相機A棉花圖像RGB平均值與背景的RGB的相差值不在40左右，則旋轉“調整燈管2”與“相機A背景條”的照射角度來進行調整。若棉花圖像平均與背景圖像差值大于50，則將“調整燈管2”的發光角度向背景條方向旋轉；否則，向通道方向旋轉。調整完成，停止過棉，做光源校正，其余燈管全部照射通道。相機B同樣。

(4)通道邊緣即1、2、3號閥或者30、31、32號閥噴氣過多?？赏ㄟ^(guò)觸發抓取圖像，觀察屏幕左下方判斷方式，相應增大參數的閾值，來減少兩側的誤判。

4.工控機不啟動、觸摸屏顯示“no signal”

(1)工控機供電異常,測量工控機電源端電壓，是否為12VDc ，

(2)工控機主板電池沒電,換電池后，重新設置BIOS即可，

(3)工控機故障或損壞。按工控機啟動按鈕仍無法啟動，則根據計算機蜂鳴提示排除計算機故障或返廠維修。
